• 工作电源:额定电压12V(±20%)DC,额定电流≤0.5A。
• 工作环境:温度0℃~55℃,湿度10~80%。
• 输出负载参数:工作电压AC≤30V,额定电流≤8A ;DC≤36V, 额定电流≤5A。
• 读卡器接口:提供TTL电平信号,12V DC,500mA读感器电源。
• 读卡器连接电缆:6芯屏蔽线,24AWG,最长100米。
• C型电锁继电器输出端子,10A接触电流,12V DC,带有LED状态指示。
• 辅助继电器输出端子,2A接触电流,30VDC,带有LED状态指示。
• 采用可拆卸式的接线端子,合金钢无磁性法兰材料。

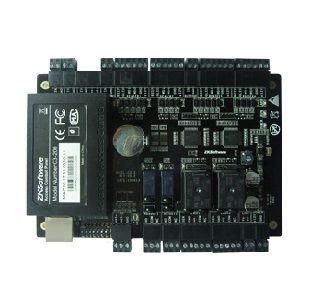

• 控制PCB板外形尺寸:C3-200:160mm(长)*106mm(宽)。
• 控制PCB板安装孔位尺寸:C3-200:147.32mm(长)*91.44mm(宽)。

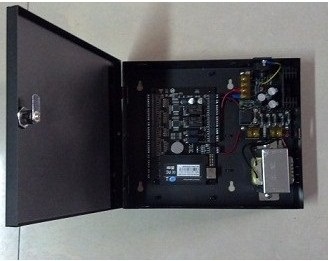

• 外箱尺寸:345mm x 275mm x 70mm。
